Hydrauric MOV

BUTTERFLY VALVE (AVT-BT-10K)

Standard Specifications

  • Item Spec Etc.
    Motor BLDC Motor 200W/400W -
    Power AC 220V 1Ph / AC 440V 3Ph -
    Pump Spec 0.5CC ~ 2.0CC -
    IN Signal 4mA ~ 20mA -
    Out Signal 4mA ~ 20mA -
    Out Torque 600N.m ~ 32,000N.m -
    Max. Pressure 135 kg/m2 -
    Water-proof IP 68 -
    Standard Color RED -
    Dememsion H:280mm, W:300mm, L:390mm All Model
  • BUTTERFLY VALVE (AVT-BT-10K)

Dimensions

size Ød FLANGE H1 H2 L
DIAMETER ØD Øg PCD C n1 n h N T
1600 1600 2035 - 1820 8 32 49 40 58 1270 1078 310

Exterior Diagram

BUTTERFLY VALVE-Exterior Diagram

BALL VALVE

Standard Specifications

  • Item Spec Etc.
    Type Hydrauric MOV - Ball valve
    Body SSC13
    Ball SCS13+STELLITE
    Stem SUS304
    Seat Ring SUS431+P-CVD
    Cylinder Single / Double
    Pump 0.5CC ~ 2.0CC/rev.
    Water-proof IP 68
    Out Torque 600N.m ~ 32,000N.m
    Actuator Size H:280mm, W:300mm, L:390mm All Model
  • BALL VALVE

Dimensions

size Ød FLANGE L
DIAMETER ØD Øg PCD C n h
50 - 2 WAY
AVT-BA-2W-10K
50 155 - 120 19 16 178
65 - 2 WAY
AVT-BA-2W-10K
65 175 - 140 19 16 190

Exterior Diagram

BALL VALVE-Exterior Diagram

BALL VALVE-Exterior Diagram

GLOBE & GATE VALVE

Standard Specifications

  • Item Spec Etc.
    Type Hydrauric MOV - Globe valve
    Body SCPH2
    Disc SCPH2+13Cr.
    Stem SUS4410
    Seat SCPH2 + STL
    Cylinder Single / Double
    Pump 0.5cc ~ 2.0cc/rev.
    Water-proof IP 68
    Explosion ExdⅡCT6
    Thrust 6,000N ~ 160,000N
    Actuator Size H:280mm, W:354mm, L:390mm All Model
  • GLOBE & GATE VALVE
  • Item Spec Etc.
    Type Hydrauric MOV - Gate valve
    Body SCPH2
    Disc SCPH2+13Cr.
    Stem SUS410
    Seat SCPH2 + STL
    Cylinder Single / Double
    Pump 0.5cc ~ 2.0cc / rev
    Water-proof IP 68
    Explosion ExdⅡCT6
    Thrust 6,000N ~ 160,000N
  • GLOBE & GATE VALVE

Dimensions

Actuator Type Valve Size Pressure Actuator Model Hydraulic Cylinder Operating Type Actuator Torque(80Bar 일때)
Hydraulic
Linear Type
Globe 10"(250A) JIS, 20K AVT3-090 Double
(HAC-12)
ON/OFF 7.5 Ton

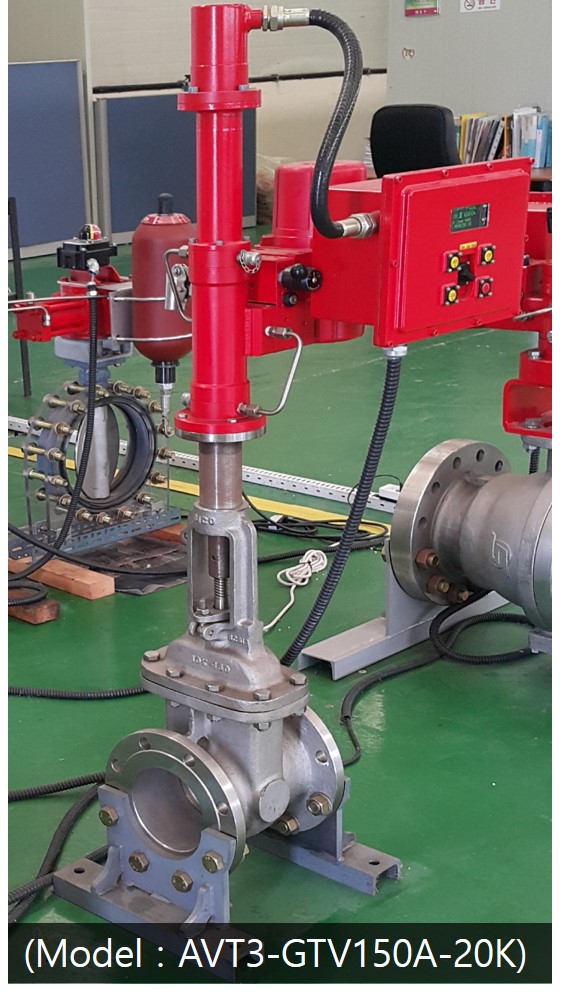

Gate 6"(150A) JIS, 20K AVT3-GTV150A-20K Double ON/OFF 4.0 Ton

Exterior Diagram

GLOBE VALVE-Exterior Diagram

Exterior Diagram Download
